СВТ труба как конструктив: что создают методом спиральной навивки полиэтиленового профиля

Спиральновитая труба — это технология, которая хорошо масштабируется. Полиэтиленовый профиль, намотанный по спирали и сваренный в монолитный каркас, позволяет получить изделие практически любого диаметра и длины — без пресс-форм, без ограничений на типоразмер. Именно поэтому СВТ — это не только вид трубы для магистральных систем водоотведения, но и базовый конструктив для целого семейства подземных сооружений: колодцев, насосных станций, очистных сооружений, накопительных резервуаров.

Что делает СВТ такой прочной

Прямоугольный профиль навивки берёт на себя роль рёбер жёсткости — это позволяет выдерживать значительные нагрузки грунта и транспорта при значительно меньшем расходе полимера, чем у сплошной стенки. При этом кольцевая жёсткость СВТ определяется не только геометрией профиля, но и качеством сварного шва между витками: монолитность сопряжения превращает набор витков в единый крепкий каркас.

Колодцы из СВТ: для экстремальной глубины и в сложных грунтах

Полимерные колодцы производятся двумя принципиально разными методами, и у каждого своя ниша.

Ротоформованные колодцы — тело шахты производится целиком методом ротационного формования. Это монолитная конструкция без швов, надёжная и хорошо себя зарекомендовавшая. Но у неё есть физическое ограничение: ротоформа. Ротоформованные колодцы выпускаются в стандартных диаметрах — как правило, до DN1500 — и глубина их применения ограничена несколькими метрами.

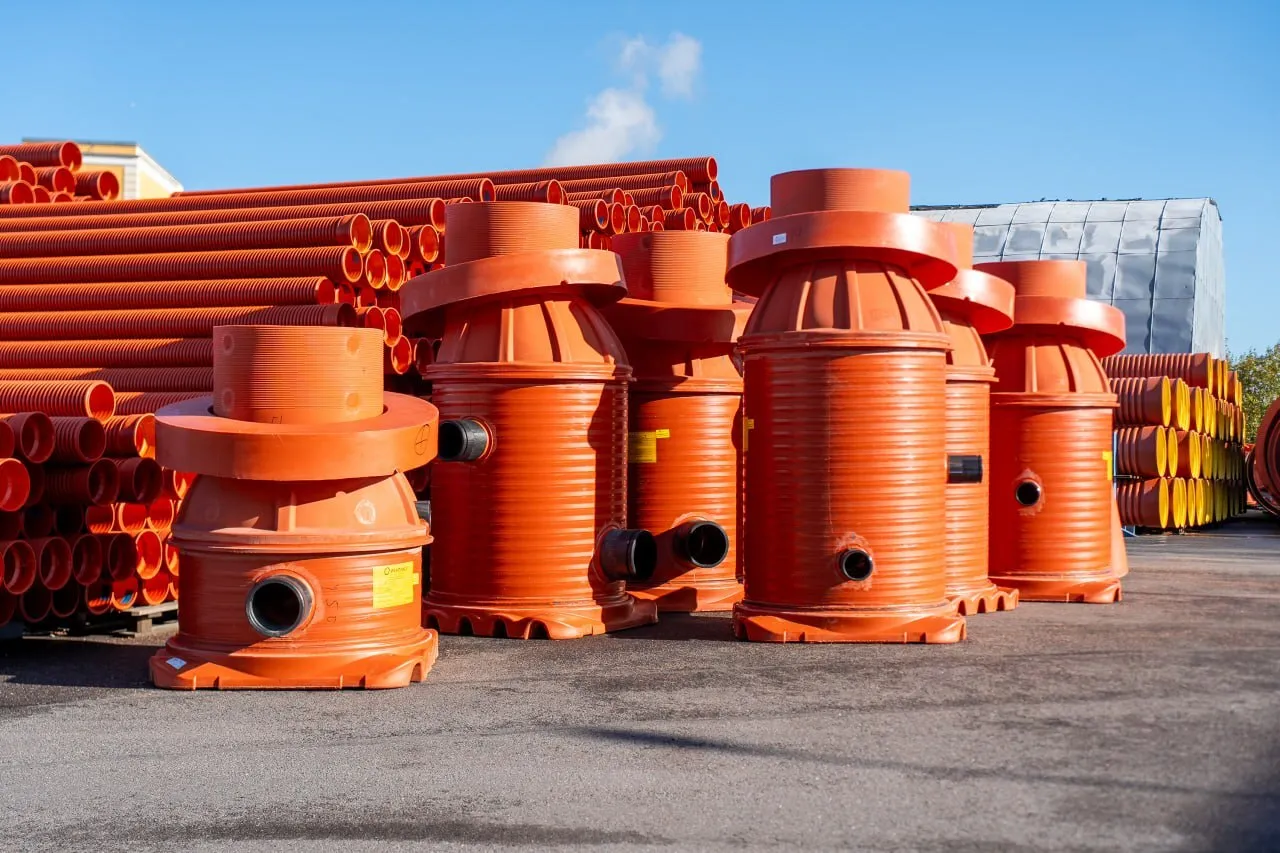

Колодцы с шахтой из СВТ снимают эти ограничения. Тело шахты — та же спиральновитая труба, что идёт в магистральный коллектор. Диаметры от DN1000 до DN3000, глубина может достигать 10 метров и выше под конкретный проект. Кольцевая жёсткость подбирается по условиям: SN4, SN8, SN12, SN16 — в зависимости от глубины заложения, грунта, нагрузок от транспорта.

Ключевое конструктивное решение — заводская сварка всех элементов. Паллета, шахта, патрубки для подключения труб, горловина — всё это соединяется на заводе ручным экструдером, образуя единое монолитное изделие. На объект приходит готовая конструкция, не требующая сборки в траншее. Никаких стыков, которые нужно герметизировать вручную на глубине.

Рекорды ИКАПЛАСТ по габаритам

Наглядная иллюстрация возможностей технологии — два недавних проекта петербургского завода ИКАПЛАСТ.

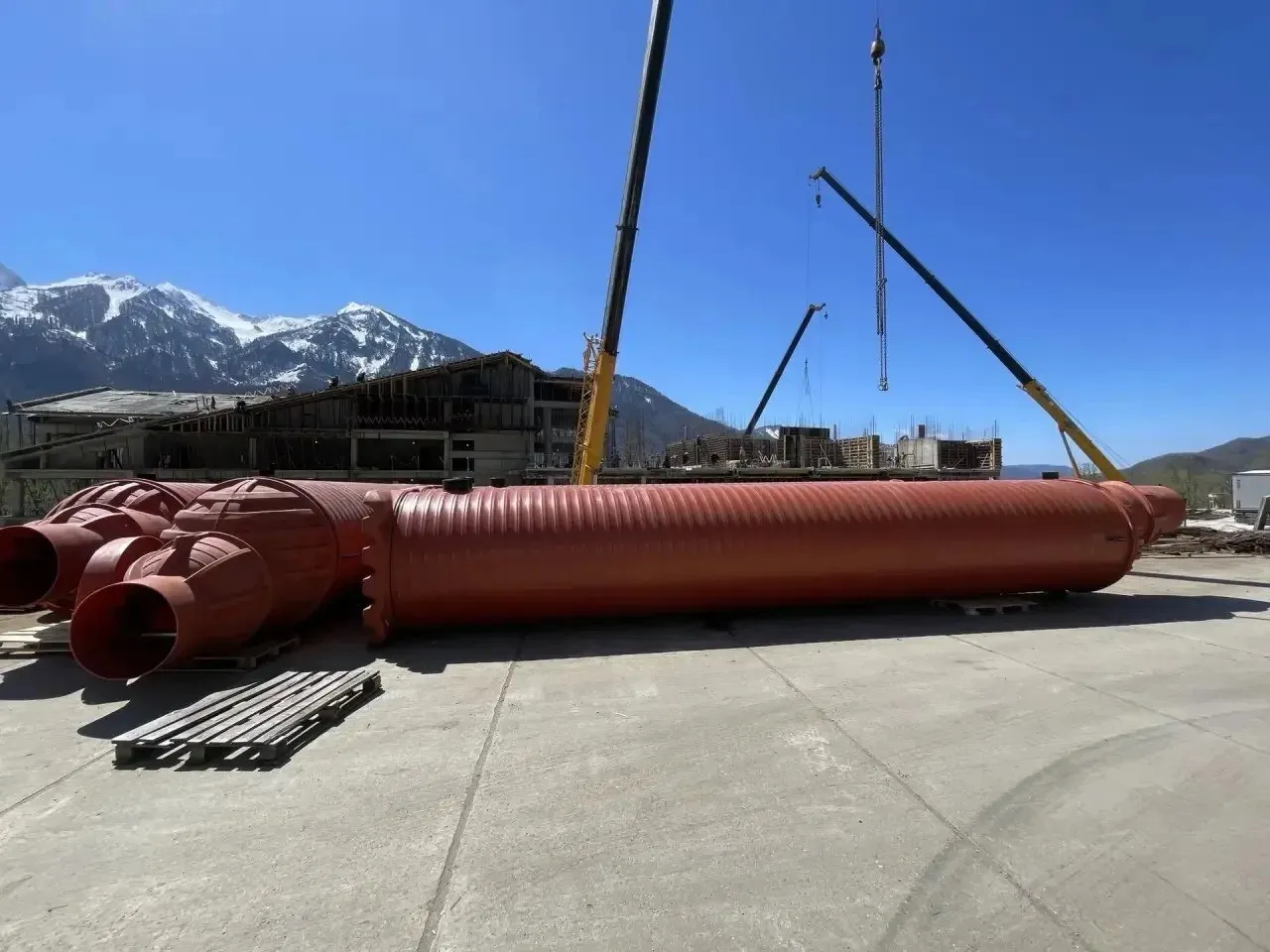

Горный курорт Красная Поляна. Гостиничный комплекс строится на высоте более 500 метров, там, где горный рельеф, большая глубина заложения сетей. ИКАПЛАСТ изготовил под проект колодцы DN1500 с телом из СВТ высотой 8 и 11 метров — готовые заводские изделия с паллетой и формой для заливки бетона.

Колодец DN3000. Крупнейший типоразмер в линейке: полимерный канализационный колодец диаметром 3 метра с несколькими патрубками для подключения как гофрированных ПП труб, так и спиральновитых DN1000. Колодцы изготавливались для ответственного промышленного объекта.

КНС: насосная станция из СВТ

Канализационная насосная станция — сооружение для перекачки сточных вод на очистные сооружения или в резервуары, а также для участков, где невозможно устроить самотечную канализацию.

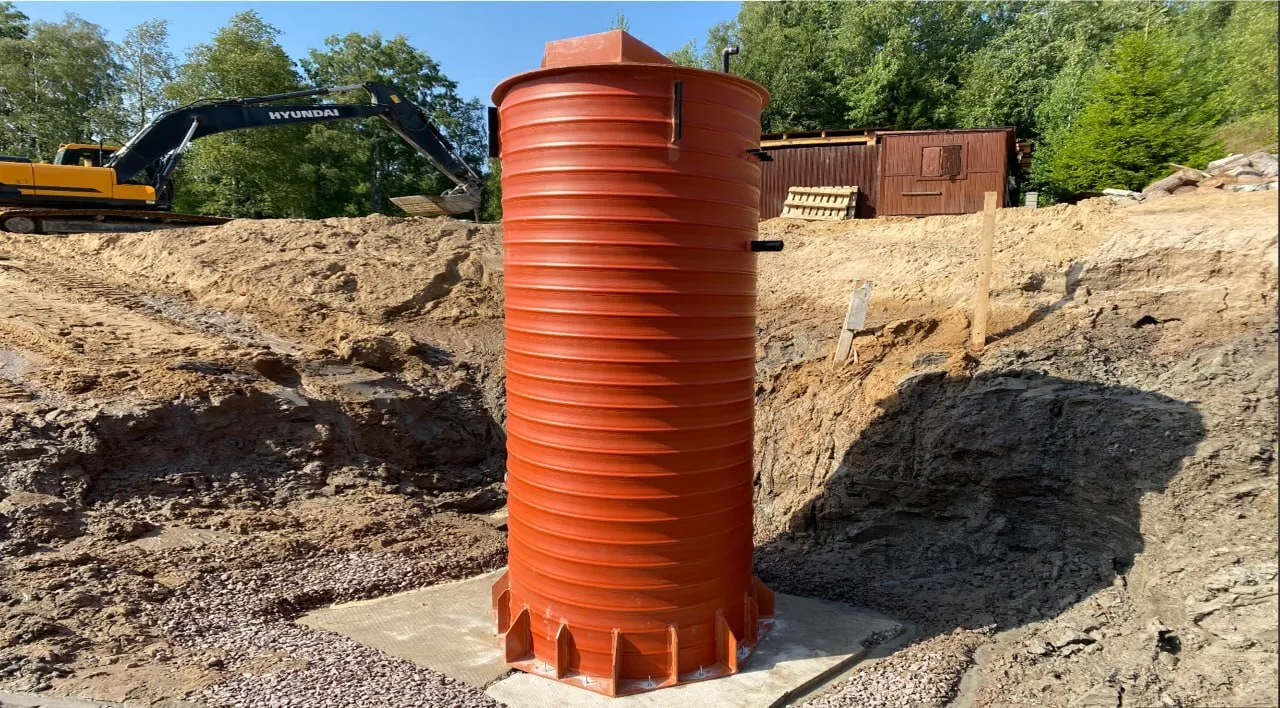

Корпус КНС ИКАПЛАСТ — это спиральновитая труба нужного диаметра, адаптированная под насосное оборудование. Внутрь устанавливаются погружные насосы, трубопроводная обвязка, системы управления и контроля. Снаружи — прочный корпус из полиэтилена ПЭ100: стойкий к коррозии, химически нейтральный, с расчётным сроком службы 50 лет.

Преимущество такого решения — в единстве системы. Корпус КНС из СВТ можно напрямую подключить к коллектору из СВТ через стандартное муфтовое соединение. Никаких разнородных стыков в узловой точке системы.

ЛОС: локальные очистные сооружения в полиэтиленовом корпусе

Очистные сооружения поверхностного стока (ЛОС) на базе СВТ — это установки из нескольких секций, где каждая секция выполнена из спиральновитой трубы. Секции образуют технологическую цепочку: осуществляют сбор, отстаивание, фильтрацию и сброс сточных вод.

Полиэтиленовый корпус не требует антикоррозионной защиты, не реагирует на агрессивные среды и не накапливает отложения на стенках.

Такие ЛОС применяются на промышленных объектах, дорожных развязках, паркингах и территориях с интенсивным поверхностным стоком — там, где нужна компактная подземная установка с минимальными требованиями к обслуживанию.

Накопители и резервуары

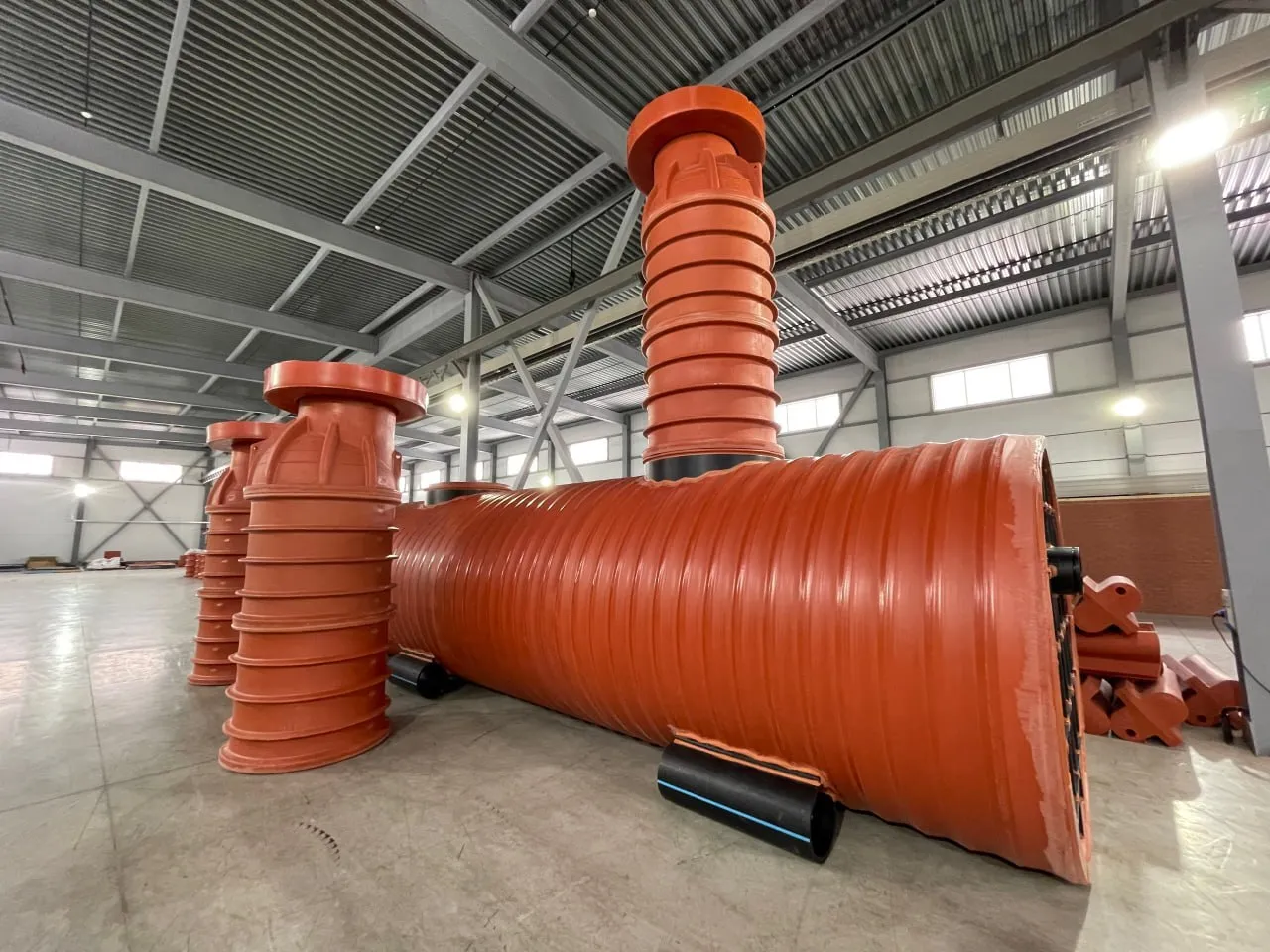

Та же логика работает для подземных накопительных ёмкостей: пожарные резервуары, буферные ёмкости для ливневых стоков, технологические накопители. СВТ позволяет изготовить резервуар нужного объёма без сварных швов по длине корпуса — монолитная конструкция держит форму под давлением грунта.

Один из недавних примеров — накопительные резервуары для жилого комплекса в Казани. ИКАПЛАСТ изготовил резервуары объёмом 50 м³ каждый: внутренний диаметр ID 2400 мм, длина корпуса 11,2 м, материал — СВТ из ПЭ100, кольцевая жёсткость SN8. Конструкция выдерживает высокие нагрузки грунта, устойчива к агрессивным средам и предназначена для хозяйственно-бытовых нужд инженерной системы комплекса.

Смотреть видео с погрузкой накопителя объёмом 50 кубометров на заводе ИКАПЛАСТ

Единство инженерной системы из современных полимеров

Когда труба, колодец, КНС и ЛОС сделаны по одному принципу и из одного качественного современного материала, инженерная система становится единым целым, где каждое соединение одинаково надёжно.

Именно такие системы работают наиболее долго, с минимальными затратами на эксплуатацию, обеспечивая меньшую стоимость владения по сравнению с конструкциями из традиционных материалов.
